    自制教具（一）

1、自制电磁铁（低档）↓

器材：漆包线、砂纸、粗铁钉、电池盒

制作方法：

探究磁力大小与哪些因素有关:



2、自制指南针



器材：按扣一套、钢针 3根、废泡沫块（或蜡烛）。

制作方法：

1、把一根钢针插入按扣（公扣，中心园扣较小）

的两个孔内（按扣稍弯曲）

2、把另一根钢针反相插入按扣的另外两孔内

（两针反相可保持指南针水平平衡）

3，磁化钢针：

用磁铁的一个极顺着钢针朝同一方向擦几下，再用另一个

磁极顺着钢针的另一端朝反方向擦几下即磁化成功。

4、把钢针插入蜡烛（或插入泡沫块）做成支加

5、用支架支住按扣调节水平平衡（移动钢针）

6、涂色：指南针平衡时指向北方的为S极（粘上透明胶

涂红色）指向南方的为N极（粘上透明胶涂兰色）指南针

即成功了，自制指南针的演示效果不亚于小磁针





 自制教具（二）

3、探究扩大激光的“演示光路”：探究凸透镜成像规律



激光（理想的点光源），发出的光是“直线光束”，

“直线光束”可沿直线传得较远，但激光在光屏上显示的

“演示光路”（在光屏上显示“亮线”的长度）却很短，

（仅1cm左右）。为了延长激光的“演示光路”我们必须把

激光的“直线光束”改制成“平面光束”器材：激光灯一支、

1、透明的细玻璃棒（直径2mm左右）

2、透明玻璃纸、

3、0.1-0.2mm左右的细金属丝。

制作方法：

①  细玻璃棒法：把透明的细玻璃棒（直径2mm左右）

与激光垂直  放置，激光通过细玻璃棒后会由“直线光束”

变成“平面光束”。②、硬玻璃纸法：把透明玻璃纸折成45-60

度左右夹角，让激光沿垂直夹角线方向通过，激光会由

“直线光束”变成“平面光束”。还可以把硬玻璃纸折成

45-60度角放入激光笔头部的罩子内），表面看和一般

激光笔无区别，



4、自制三用计

（湖北省水果湖***中学2004年邢耀 投稿）

（温度计、测高计、微压强计）（辅导教师 林保银）

该作品  （2005年获湖北省科技小制作 壹等 奖）



注:

2006年武汉市物理中考题22题内容与其完全类同,

2006年 邢耀 初中毕业, 邢耀 被西安交大录取

（少年班）

以下是武汉“楚天都市报”2006年6月22日刊登的

中考题内容:







制作方法：

①、在软橡胶塞中间钻孔，

②、把细玻璃管的

一端插入软橡塞孔中（不漏气），

③、在扁玻璃瓶中装满水、

向水中滴一些红墨水

④、用软橡胶塞把扁玻璃瓶口塞紧，

使细玻璃管插入水中，使细玻璃管内的红色水柱升至瓶口

以外，三用计即制作成功。

 ⑤、制作刻度板：杷刻度板固定在瓶后，标出起始刻度。

用热水使瓶内水温升高（玻璃管内红色水柱也随之升高）



    14  楚天报  2010,6,22.   对三用计报道



  自制模型照相机



 用水制作“水三棱镜”



演示“光的色散”用“水三棱镜”,

           不亚于用“玻璃三棱镜”



           自制浮沉子

   自制潜望镜





                 自制万花筒

0



《课外物理小实验》1983年  获***二等奖,

1983年在西安召开“首届***自制教具展览会”

“自制的教具”以“物理课外小实验”参赛，获***二等

奖，（是湖北省的***高奖）,（湖北省的***高奖，二等一个，

无一等奖，无叁等奖，四等奖七个，纪念奖20个）



         二等奖的故事

    为了迎接“首届***自制教具展览会”1983年在

西安召开 湖北省首***行了全省的选拔赛,在几百件参赛

作品中,我的"课外物理小实验",仅评了个二等奖，

         新的问题又来了!

  全省仅送三十个获一等奖的作品到***参赛,真是 一桶

冷水 泼到头上,使我凉了半截,

        再无希望参加***比赛了!

  天无绝人之路:省物理教研室 研究决定,***后

还是让我的 "课外物理小实验"参加“首届***自制教具

展览会”（是因为课外小实验在湖北省仅我一个补个缺门?）

   ***终，我的“物理课外小实验”获***二等奖，

        （是湖北省的***高奖）,

   湖北省一等奖： 0

   湖北省二等一个 ：我的“物理课外小实验”，

   湖北省叁等奖 ：0

    湖北省四等奖：七个

    湖北省纪念奖：20个

我的“物理课外小实验”，是湖北省获得的***高奖,

为全湖北省争了光！

所长介绍 :

  所长 马志同 老师1964年毕业于 华中师大 物理系，

从事中学物理教学35年，教学其间，一惯重视物理实验的

教学。曾担任“武汉市中学物理教研会” 实验组长 工作，

曾任 “武昌区青少年小发明协会” 副理事长 工作，

其间曾被评为：湖北省 “少年电子技师” 特级导师

武汉市武昌区 科技拔尖人才 (全区 各行业 共21人)



代表作：《中学物理小实验》湖北教育出版社1984年出版,

该书 1986年获湖北省 第二次 ***科普作品 一等奖

获奖***：

1，新型“校园小型科技馆”的功能与特点

                 2011年 获*** 壹 等奖

2，《学生探究实验》探讨  2004年  获***二等奖



获奖实验器材：

 1, 《课外物理小实验》1983年 获 ***二等奖,

1983年在西安召开“首届***自制教具展览会”

“自制的教具”以 “物理课外小实验” 参赛，

    获 ***二等奖，（是湖北省的***高奖）,

（湖北省的***高奖，二等一个，湖北省无 一等 奖，

 湖北省无 叁等 奖，

  湖北省，获二等奖一个，四等奖七个，纪念奖20个）





 注：二等奖的故事（另有 单独新闻 详叙）



2,《浮沉条件定量演示器》 1991年  获 ***三等奖,

3,《多功能手工锯》1995年获

      “首届中国新技术新材料产品 “金奖”

4，《简易直流电动机神奇陀螺组装实验套材》2001年

     获 ***一等奖,



获***专利：

1,《魔镜》           专利号：  94246720.5

2,《多功能手工锯》      专利号： 95216171.03,

3，《无换向器的直流电动机》专利号： 97215335.7

            我研究所科研主体 :

1, 各类科技馆的整体策划与设计,

2, 各种科技馆展品的研发,创新与,

3, 各类科技馆的维修和提升,

              我们的宗旨：

“把教具做成玩具，让学生玩中有乐、乐中有学。

我们也乐在其中”

我所所长:2010年 2012年 2014年 2015年  2016年

 五次被评为  ***老科技工作者

        （ 为中,小学,社区 生产和维修 科技馆）





    2015年 被评为“ 武昌区***佳为老服务明星”





2016年 被评为***老科技工作者

2011年所长被聘为 关心下一代报告团成员



2013年5月所长被选为 “武昌区老科协” 理事

2013年 （ 为中,小学,社区 生产和维修 科技馆）

所长 获得 湖北省 第二届“老有所为 科技贡献奖”

三等奖

5,湖北省鄂老办发 [2013] 35号文件



欢迎登陆：科普器材网：www,kpqc,cpooo,com

0000000000000000000000000000000000000000000000000



      “自制教具” （教案）

一,引入:

1,什么是 “教具” ?

教具：教具是用来讲解说明某事物的模型、实物、图表、

幻灯等，包括教学设备、教学仪器、实训设备、教育装备、

实验设备、教学标本、教学模型等。

教具是以传播科技、教育人为目的的实物，是完全的科技传

媒，是青少年科技活动中不可缺少的器材。科技活动中用的教

具有实物教具和***品教具。具体有来自自然界的标本或样

品：如用于科技教育活动中的生物标本、矿物标本、化石、岩

石及珍稀动物样品等。还有标本的***品和模型：有些标本十

分珍贵（如北京猿人头盖骨化石），不宜到处传播，于是人们

制作了各种***品以及模型，用以传播科技信息。又如***

解剖模型、航、海、车三模所用的模型等。教具还可以分成

演示用和实习操作用两种。

2,为什么要  “自制教具”  ?



二, 器材:

1,  600mL大口塑料瓶一个,

2, 小玻璃瓶一个（姆指粗）3, 盛水盆和水



三, 制作教具的定义和方法：

1,教具制作:

“教具”的定义 :

  在教学活动中,模拟亊物的形象,模型,制作的“仪器”,

“图片”,(链接科普器材网图片)

“图表”,“幻灯片”,“多媒体”等提供***材料的

手段.   统称为“教具”,

    教具,  玩具,  (链接科普器材网图片)科学仪器,

魔朮***  (链接科普器材网图片)

相互间即有类同,又有区别,

   制作教具你会感受到     乐在其中

例:     制作“三用计”(链接科普器材网图片)

       楚天报  2010,6,22.   对三用计报道



2,制作教具的方法和工具

（一）,实例:

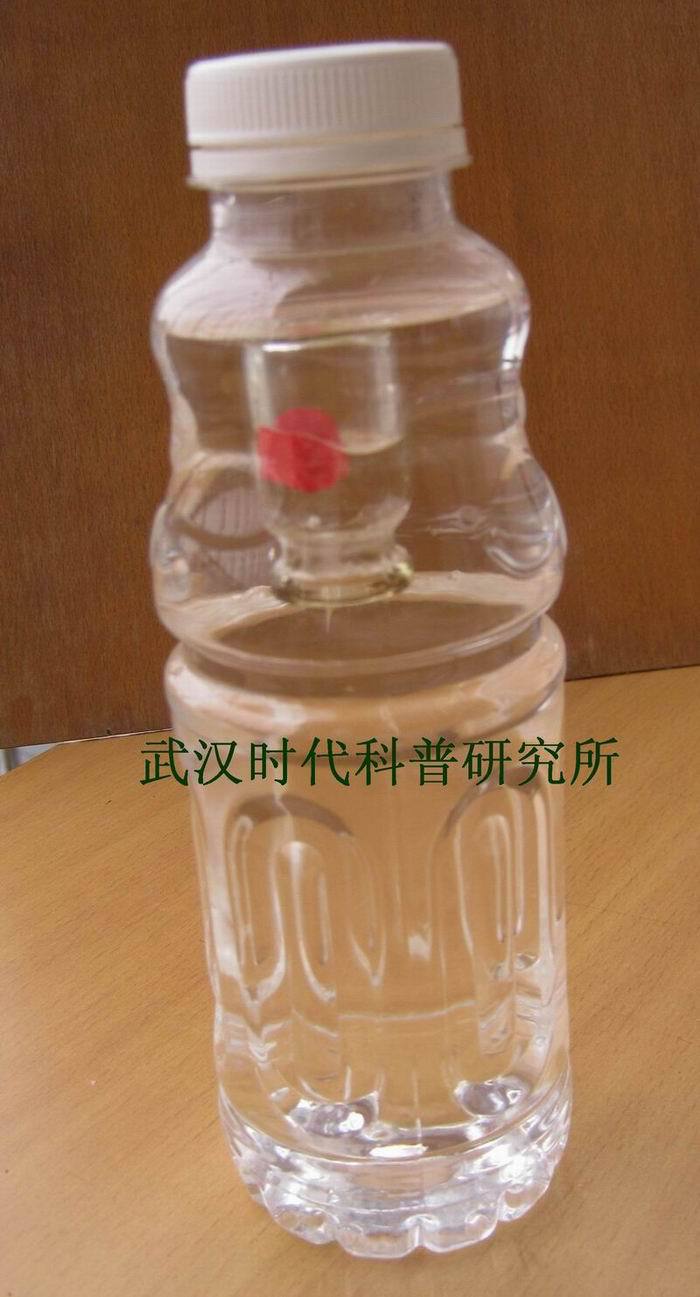

制作“浮沉子”(链接科普器材网图片)



、
